一、非固化橡膠瀝介紹和特點

① 非固化橡膠瀝介紹

非固化復(fù)合防水層能很好地封閉基層的毛細(xì)孔洞和微細(xì)裂縫，使基層具有一定的防水能力，當(dāng)基層開裂拉伸防水層時，由蠕變性防水材料形成的構(gòu)造層次吸收了來自基層的應(yīng)力，使應(yīng)力不會傳遞給防水層，提高了防水層的可靠性并延長了防水層壽命。

1、防水層粘附于混凝土基層上，不竄水、不脫落。

2、防水層在使用過程中，老化、損傷破壞是難免的，其形態(tài)可以面粉化、也可以龜裂，但是就是不允許產(chǎn)生成片的塊狀剝落。那么局部的破壞、損傷影響就會被限制在很少的范圍內(nèi)。

3、防水層成膜后呈彈塑性，成膜的抗拉強度要低于材料與混凝土的粘結(jié)強度，成膜與混凝土的粘結(jié)強度還要低于混凝土的抗拉強度（潮濕狀態(tài)下）。

② 非固化橡膠瀝特點

1、自愈性,施工時材料不會分離,可形成穩(wěn)定、整體無縫的防水層。施工及使用過程中即使岀現(xiàn)防水層破損也能自行修復(fù),阻止水在防水層流竄,保持防水層的連續(xù)性。

2、耐熱耐寒性,在高溫和低溫變化中不失去防水作用。

3、易施工性,對基層的要求低,無需特殊處理,且在冬季也能施工,縮短工期。

4、粘著性,防水材料在水中也能夠很容易的與構(gòu)造物粘結(jié)一起,當(dāng)結(jié)構(gòu)發(fā)生一定變化時仍舊能起到很好的防水效果

二、施工工藝流程

施工工藝流程圖

1

施工前期準(zhǔn)備

施工工具準(zhǔn)備

施工材料準(zhǔn)備：非固化復(fù)合防水層材料選用一覽表

基層要求：堅實、平整、干凈、基本干燥，無明水

2 基層處理

拋丸施工（視基層情況）當(dāng)基層起砂、脫皮、浮漿、蜂窩、麻面較多，基層應(yīng)拋丸處理。

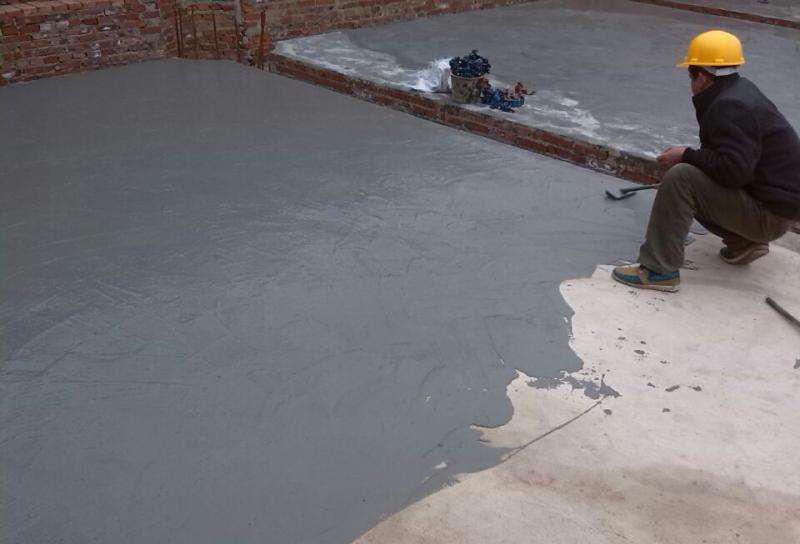

基層處理劑施工

基層處理劑優(yōu)選選用金拇指非固化復(fù)合防水系統(tǒng)配套基層處理劑，以提高復(fù)合防水層與基層的粘結(jié)性能，并有封閉砂漿基層的毛細(xì)孔，阻隔水蒸氣滲透作用，參考用量約0.3kg/㎡。

滾筒涂刷基面

（1）輥涂：先用輥筒以“之”字型涂刷，然后以垂直方向依次輥涂完善至不露底。

（2）噴涂：噴涂順序為先難后易、先上后下，宜連續(xù)作業(yè)，多遍成膜、縱橫交叉噴涂。

在非固化大面施工之前，應(yīng)先按相關(guān)規(guī)范和設(shè)計要求在細(xì)部節(jié)點部位附加防水處理，附加防水層應(yīng)優(yōu)先選用500mm寬附專用配套材料。細(xì)部節(jié)點附加層卷材粘貼完成并經(jīng)檢查質(zhì)量合格后，即可進行大面卷材的試鋪。大面卷材試鋪前應(yīng)在基層上彈基準(zhǔn)線，確定卷材搭接位置，以控制卷材鋪貼的方向和順直美觀。

三、非固化涂料刮涂（噴涂）施工

（1）施工用料依據(jù)：無論是機械噴涂還是人工刮涂，始終按照非固化材料用量：k/㎡（K材料用量系數(shù)取值按照產(chǎn)品說明要求），作為材料用量標(biāo)準(zhǔn)。

計劃材料用量（Q）=材料用量系數(shù)（k）X計劃要求施工面積；

（2）電熱脫桶器加熱：應(yīng)根據(jù)現(xiàn)場施工用電要求，非固化加熱設(shè)備型號，連接加熱設(shè)備。非固化加熱溫度一般控制在140-160℃之間；

（3）非固化加熱完成后，10分鐘內(nèi)應(yīng)使用完；

（4）如采用機械噴涂，應(yīng)在大面噴涂前進行機械調(diào)試及試噴；

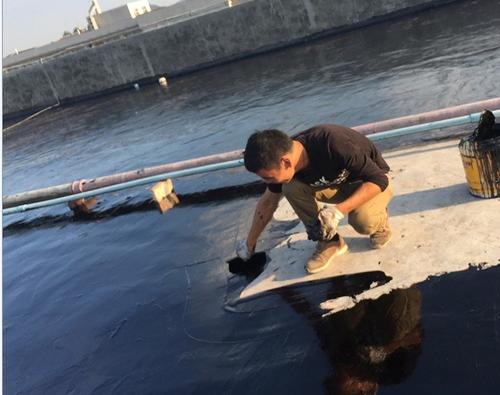

四、非固化施工

（1）非固化一遍成活；

（2）采用刮板（噴槍）均勻涂刷，不得有漏涂、堆積等缺陷；

（3）涂刷厚度1.2-2.0mm，材料用量每毫米不少于1.2kg/㎡；

（4）涂膜可進行下一道工序同步施工；

（5）如采用機械噴涂，應(yīng)在大面噴涂前進行機械調(diào)試及試噴；

五、鋪貼卷材

（1）施工人員站于卷材鋪貼方向后方，將試鋪好的卷材對準(zhǔn)長、短方向搭接縫，向前滾展卷材，要求鋪貼順直、平整、無折皺；

（2）卷材搭接寬度應(yīng)滿足規(guī)范要求，自粘卷材搭接部位采用冷粘形式，并用壓輥滾壓；熱熔型改性瀝青防水卷材搭接部位采用熱熔搭接，用專用噴槍烘烤上層卷材的底面和下層卷材的上表面，并隨即用手持軋輥由內(nèi)向外滾壓，溢出的改性瀝青膠結(jié)料寬度不少于5mm，并宜均勻順直。礦物顆粒覆面的卷材搭接時必須清理干凈搭接區(qū)域內(nèi)的顆粒料。

六、復(fù)合防水層收頭處理

卷材末端收頭應(yīng)采取機械固定，且收頭部位均應(yīng)用密封材料進行封閉，密封寬度不小于10mm。天溝、檐溝、無組 織排水檐口、伸出屋面管道以及女兒墻為混凝土墻體時的防水，卷材的末端收頭均應(yīng)采用金屬壓條釘壓并用密封材料封嚴(yán)，墻體為磚墻時，卷材收頭可直結(jié)鋪壓在女兒墻壓頂下，壓頂應(yīng)作防水處理。

七、保護層施工

防水層完成并經(jīng)檢驗合格后，應(yīng)立即進行保護層的施工，對不能及時作保護層施工時，也應(yīng)采取臨時保護措施。

防水推薦

非固化橡膠瀝青防水涂料是由優(yōu)質(zhì)石油瀝青、功能性高分子改性劑及特種添加劑經(jīng)科學(xué)優(yōu)化混合而成,在應(yīng)用狀態(tài)下保持粘性膏狀體的防水材料。該產(chǎn)品具有突出的蠕變性能,并由此帶來自愈合、防滲漏、防竄水、抗疲勞、耐老化、無應(yīng)力等突出應(yīng)用特性。

國家規(guī)定標(biāo)準(zhǔn)：JC/T2216-2014,
