硅烷浸漬劑是一種性能優(yōu)異的滲透型防水防腐材料，具有小分子結構，深層滲透混凝土毛細孔壁與水化的水泥發(fā)生反應形成聚硅氧烷互穿網絡結構，通過牢固的化學鍵合反應，賦予混凝土表面的微觀結構長期的憎水性，并能夠保持呼吸透氣功能，大大的降低了水和有害氯離子的侵入，能夠保護混凝土結構免受腐蝕。

施工前混凝土結構應具備的條件

• 混凝土的齡期不應少于14d，并應通過驗收合格，如混凝土的齡期少于14d需要涂裝時，需通過試驗確定。

• 檢查混凝土結構外表面，對混凝土表面的粘附物、破損處、不穩(wěn)定的松散結構、疙瘩、空鼓等缺陷用機械或手工方法清除并清理干凈，并填補、抹平坑洞。

• 混凝土表面存在外露鋼筋頭及預埋鋼板時，應予以清除處理。

施工前混凝土表面處理

• 混凝土表面宜使用各種動力打磨，徹底除去混凝土表面上的不牢灰漿、尖角、碎屑、海生物、苔蘚、油污等污染物及其它松散附著物。

• 清理后的混凝土表面應無油污等影響涂層質量的物質。

• 涂裝前的混凝土表面應干燥，混凝土表面的含水量不宜大于6%。

• 如果是工程使用后的維護和修補，表面處理也參照以上辦法。由于材料完全固化后本身不成膜，后期的維護修理簡單，易于操作節(jié)省時間。

硅烷浸漬劑涂裝施工

• 大風或者雨天沒有保護措施時避免施工，如果施工過程中出現下雨，應對剛施工過，施工面沒有面干的區(qū)域采取遮擋等保護措施，防止沒有滲透浸入混凝土結構的硅烷膏體材料損失掉。

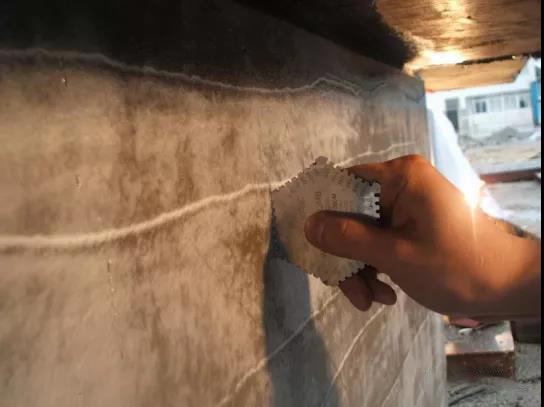

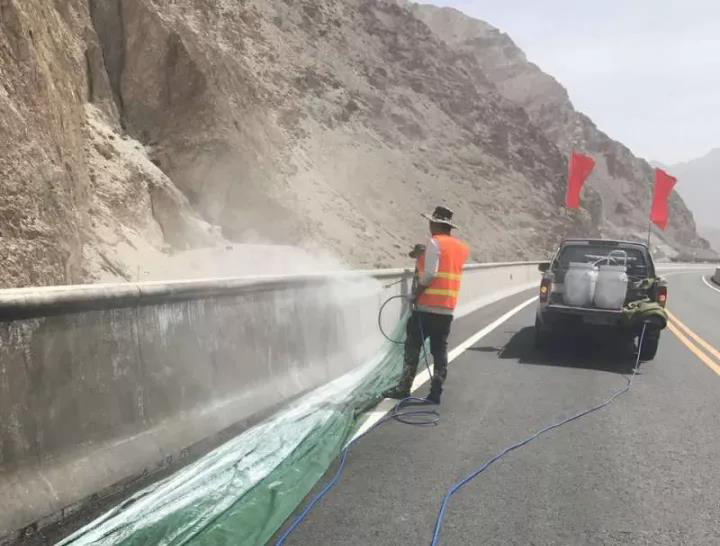

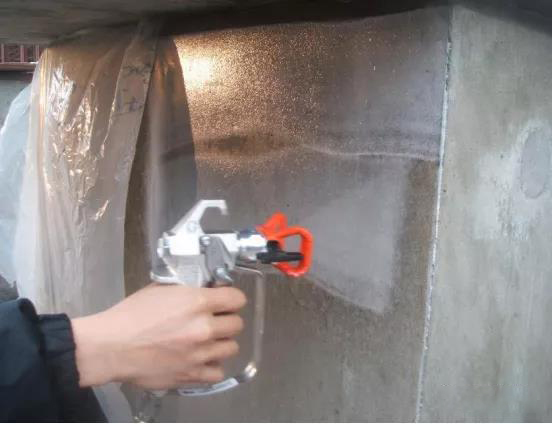

• 使用無氣噴涂設備進行噴涂，使用無氣噴涂時應有原料廠商的技術人員在現場負責技術指導，由經驗豐富的操作人員來實施。

• 如海上施工需要掌握潮汐時間表，租用船只、配合施工腳手架或吊籃進行施工，在潮位變動區(qū)如混凝土濕度過大，還需對混凝土表面進行熱處理工藝，保證混凝土的干燥狀態(tài)，更利于混凝土的吸收與浸漬深度，達到混凝土的長效耐久性。

  涂裝驗收

• 吸水率不大于0.01mm/min^1/2;

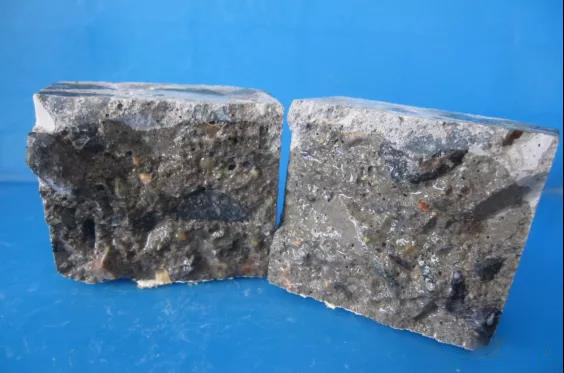

• 對于強度不大于C45的混凝土，滲透深度應達到3－4mm;對于強度等級大于C45的混凝土，滲透深度應達到2－3mm；

• 氯離子吸收量的降低效果平均值不小于90％；
